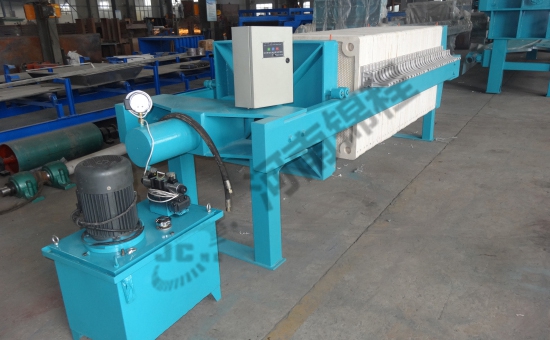

1、壓濾機由機架、濾板、壓緊系統（手動、機械、液壓三種形式）和電氣控制柜組成。
2、機架部分起支撐壓緊裝置和濾板的作用，由機座、壓緊板、止推板和主梁組成。
3、濾板安裝在壓緊板和止推板之間的主梁上，其間夾著濾布。
4、工作時，有壓緊裝置（油缸活塞桿或絲杠）推動壓緊板，將位于壓緊板和止推板之間的濾板和濾布壓緊，被壓緊的濾板與濾板之間形成了濾室，由料泵壓入的物料從止推板進料孔進入各個濾室，固體顆粒被截留在濾室內，并形成濾餅，液體則透過濾餅和濾布由出液孔排出機體外。若需要對濾餅進行洗滌，可用尾板上的洗液口通過洗滌水對濾餅進行洗滌。若需將濾餅吹干，可由洗液口通入壓縮空氣，將濾餅吹干。
5、壓濾機的液流形式分為明流，暗流。名流是指濾液從每塊濾板的出液孔直接排出機外；暗流是指各塊濾板的濾液匯合起來由出液孔道排出機外。

規格型號	過濾面積 （㎡）	濾板尺寸	濾餅厚度	濾室容積（L）	濾板數量	過濾壓力（MPa）	電機功率（Kw）	整機質量（Kg）	外形尺寸 長*寬*高	地基尺寸
										L	B	D	H
XAmY4/ 450-30U	4	500*500	30	60	9	≥0.6	2.2	860	1950*700*900	1450	390	700	560
XAmY6/ 450-30U	6			91	14			910	2200*700*900	1700
XAmY8/ 450-30U	8			121	19			960	2450*700*900	1950
XAmY10/ 450-30U	10			151	24			1010	2700*700*900	2200
XAmY12/ 450-30U	12			182	29			1060	2950*700*900	2450
XAmY15/ 450-30U	15			225	36			1130	3300*700*900	2800
XAmY16/ 450-30U	16			243	39			1160	3450*700*900	2950
XAmY15/ 630-30U	15	700*700		226	18	≥0.6	2.2	1725	2640**900*1000	1972	560	910	700
XAmY20/ 630-30U	20			297	24			1993	2940**900*1000	2272
XAmY30/ 630-30U	30			452	37			2360	3590**900*1000	2922
XAmY40/ 630-30U	40			595	49			2788	4300**900*1000	3622
XAmY30/ 800-30U	30	800*800		460	28	≥0.6	2.2	2170	3700*1200*1200	2880	600	900	780
XAmY40/ 800-30U	40			595	38			2450	4300*1200*1200	3480
XAmY50/ 800-30U	50			749	47			2700	4840*1200*1200	4020
XAmY60/ 800-30U	60			902	57			2980	5440*1200*1200	4620
XAmY70/ 800-30U	70			1056	67			3250	6040*1200*1200	5220
XAmY30/ 800-30U	30	870*870		460	23	≥0.6	2.2	2580	3330*1400*1300	2360	700	1270	785
XAmY40/ 800-30U	40			595	30			2925	3420*1400*1300	2750
XAmY50/ 800-30U	50			748	38			3318	4260*1400*1300	3290
XAmY60/ 800-30U	60			902	46			3712	4700*1400*1300	3730
XAmY70/ 800-30U	70			1056	54			4106	5140*1400*1300	4170
XAmY80/ 800-30U	80			1210	62			4561	5580*1400*1300	4610

采用電接點壓力表實現自動保壓，操作方便，運行穩定，結構可靠，適用于過濾面積中等的壓濾機。 由于是手動拉板，適用于工作頻率不高，濾板數量不多的壓濾機。
濾板材質：增強聚丙烯、玻璃纖維聚丙?。蜏?20℃）、不銹、PP材南（均可選擇）
樣式：方形
壓緊方式：手動加壓
液流形式：明流（M）、暗流（A）皆可
注：明流式便于監視每塊濾板的過濾情況，發現某濾板濾液不純，即可關閉該板出液口；
暗流式用于濾液易揮發或?yàn)V液對人體有害的懸浮液的過濾。
